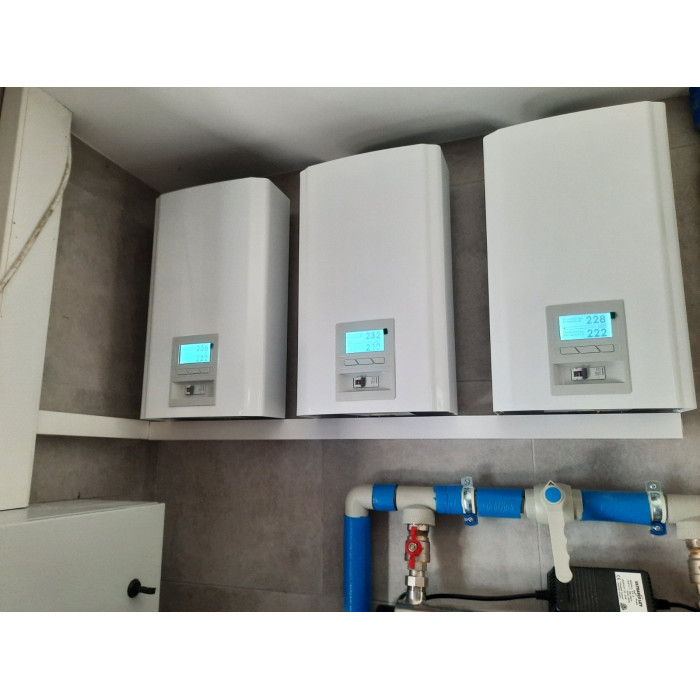

Стабілізатор напруги Елєкс Герц У 16-1/63 v3.0

Керівництво користувача стабілізаторів напруги Елекс Герц.

Стабілізатори напруги Елекс Герц У 16-1/630А v3.0 (14000) - це високоточні апарати вольтододавального типу, в конструкцію якого входять:

• автотрансформатор;
• електронні ключі (тиристори);
• мікропроцесор;
• контролер вхідної напруги;
• автоматичний вимикач, який захищає від перевантаження по струму.

Стабілізатори Герц мають 16 ступенів стабілізації, похибка 2,5% (напруга на виході 214-226 вольта). Є функція регулювання вихідної напруги в діапазоні 200-230 В з відхиленням ±2,5%.

Завдяки дискретним тиристорам, відбувається швидке і надійне перемикання обмоток трансформатора, оскільки вони витримують високі пускові струми і короткі замикання. Роботою ключів, індикацією напруги і аварійних режимів, керують різні AMR-контролери.

Стабілізатори представлені в металевому пожежобезопасном корпусі, який оснащений LED-індикатором  для відображення інформації. Навігація по меню стабілізатора здійснюється за допомогою кнопок на передній панелі.

В стабілізаторах Герц вбудований реєстратор мережі, який може виводи на екран напругу та навантаження (у вигляді графіків), яке було на протязі 14 днів. Також в меню присутні три мови: українська, російська і англійська.

Вбудовано примусове охолодження в разі перегріву апарату. На вході і на виході встановлені дроселі для фільтрації радіо і високочастотних перешкод.

Особливості стабілізаторів Герц v3.0

• висока точність стабілізації вихідної напруги;

• двухпроцессорная технологія на ARM-мікроконтролерах;
• високонадійне трансформаторне управління ключами;
• мінімально можливий час реакції на зміну вхідної напруги;
• безшумний силовий тороїдальний трансформатор;
• не спотворює форму вихідної напруги;
• низьке власне споживання електроенергії на холостому ходу;
• двошвидкісне інтелектуальне управління системою охолодження з використанням потужного голчастого охолоджувача ключів і вентиляторів;
• підстроювання порога відключення за мінімальним короткочасного вхідній напрузі 60-135 В;
• можливість зміни вихідної напруги в межах 200-230 В;
• використання імпульсного джерела живлення;
• високоточне RMS-вимір вхідної напруги;
• наявність аналізатора мережі та стану стабілізатора;
• можливість роботи від бензо / дизель-генераторних установок;
• наявність електронного байпаса (режим «транзит»);
• контроль вхідної напруги в байпасе (режим «транзит»);
• система захисту ключів і трансформатора від перегріву;
• виконання стабілізатора за схемою автотрансформатора без гальванічної розв'язки;
• наявність вхідного і вихідного дроселя для придушення високочастотних перешкод від мережі живлення;
• наявність вхідних і вихідних варисторів для захисту від імпульсних перешкод;
• автоматичне відключення навантаження споживача при появі на вході стабілізатора небезпечного зниженого або підвищеної напруги і автоматичне повернення в робочий стан після нормалізації напруги;
• автоматичне відключення навантаження споживача при перевантаженні або короткому замиканні за рахунок використання автоматичного вимикача з В або С-характеристикою електромагнітного захисту (в залежності від виконання);
• великий ЖК-індикатор з графічної індикацією і розширеним набором налаштувань і статистики:
  - одночасна індикація вхідного, вихідного напруги і поточного завантаження стабілізатора;
  - індикація вхідного струму, повної потужності, частоти мережі, температури трансформатора і ключів, номер задіяних ключів;
  - індикація статистичних даних про час роботи, відключення, спрацьовування захисту;
  - побудова графіків напруги та навантаження за добу;
  - можливість індивідуальної настройки підсвічування і контрасту екрану, а також звукового сигналу перевантаження;
  - можливість відображення інформації на трьох мовах - Русский / English / Українська.
